ข้อมูลการใช้งานเบื้องต้น

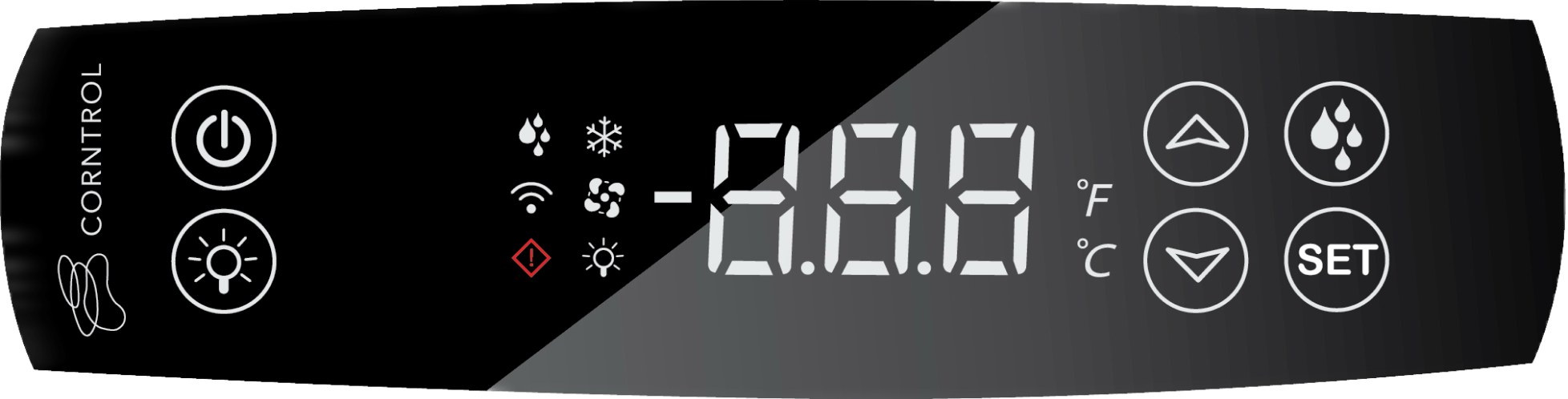

IOT DIGITAL CONTROLLER - ALPHA I
ไฟสัญลักษณ์แสดงสถานะการทำงาน - LED signals
อุปกรณ์
สัญลักษณ์
ความหมาย
Compressor
(คอมเพรสเซอร์)
(คอมเพรสเซอร์)
ติดสว่าง
คอมเพรสเซอร์กำลังทำงาน
ติดกระพริบ
หน่วงเวลาการทำงานของคอมเพรสเซอร์
Fan
(พัดลมคอยล์เย็น)
(พัดลมคอยล์เย็น)
ติดสว่าง
พัดลมกำลังทำงาน
ติดกระพริบ
หน่วงเวลากำการทำงานของพัดลม
Defrost
(ละลายน้ำแข็ง)
(ละลายน้ำแข็ง)
ติดสว่าง
มีการละลายน้ำแข็ง
ติดกระพริบ
ไม่สามารถทำการละลายน้ำแข็งได้ เนื่องจากการตั้งค่าไม่ถูกต้อง
Light
(แสงสว่าง)
(แสงสว่าง)
ติดสว่าง
มีการเปิดไฟให้แสงสว่าง
Wi-Fi
(เครือข่ายไร้สาย)
(เครือข่ายไร้สาย)
ติดสว่าง
สามารถเชื่อมต่อ router และ cloud ได้ปกติ
ติดกระพริบ 1 ครั้ง
ไม่สามารถเชื่อมต่อกับ Router ได้
ติดกระพริบ 2 ครั้ง
สามารถเชื่อมต่อกับ Router ได้ แต่ไม่สามารถเชื่อมต่อ Cloud ได้
ดับ
ปิดการเชื่อมต่อ Wi-Fi
Alarm
(สัญญานเตือน)
(สัญญานเตือน)
ติดกระพริบ
แจ้งเตือนข้อผิดพลาด
ปุ่มสัมผัส 6 ปุ่ม (TOUCH BUTTON SWITCH)
ปุ่มกด
การกด
คำสั่ง
Power
(เปิด/ปิด)
(เปิด/ปิด)
กดค้าง 2 วินาที
เปิด / ปิด เครื่อง
Light
(ไฟแสงสว่าง)
(ไฟแสงสว่าง)
กด 1 ครั้ง
เปิด / ปิด ไฟแสงสว่าง
Defrost
(ละลายน้ำแข็ง)
(ละลายน้ำแข็ง)
กดค้าง 3 วินาที
เปิด / ปิด Manual defrost
Setting
(การตั้งค่า)
(การตั้งค่า)
กดค้าง 3 วินาที
เข้า / ออก เมนูการตั้งค่าของ User
กดค้าง 5 วินาที
เข้าเมนูการตั้งค่า Advance (กดค้าง 5 วินาทีเพื่อออก)
กด 1 ครั้ง
ตกลง, ปิดเสียง Alarm
Up
(เลื่อนขึ้น)
(เลื่อนขึ้น)
กด 1 ครั้ง
เลื่อนค่า / ปรับค่า
กดค้าง 5 วินาทีขณะปิดเครื่อง
เข้า AP Mode
Down
(เลื่อนลง)
(เลื่อนลง)
กด 1 ครั้ง
เลื่อนค่า / ปรับค่า
- ปุ่ม สามารถกดได้ทั้งในขณะที่เครื่องเปิดหรือปิดอยู่
- สามารถกดปุ่ม ค้างไว้ 3 หรือ 5 วินาทีเพื่อเข้าเมนูการตั้งค่าได้ทั้งในขณะที่เครื่องเปิดหรือปิดอยู่
- เมื่อเครื่องได้รับคำสั่งจากการกดปุ่มแล้วจะมีเสียง Beep สั้นๆ จาก Buzzer เกิดขึ้น 1 ครั้ง
การแสดง ERROR ที่ 7-SEGMENT
สัญลักษณ์
สาเหตุ
พารามิเตอร์ที่เกี่ยวข้อง
Sensor Probe 1 Short หรือ Open
-
Sensor Probe 2 Short หรือ Open
-
ค่าพารามิเตอร์ที่บันทึกไว้เสื่อม (หน่วยความจำเสื่อม)
-
การสื่อสารระหว่าง Main กับ Display ขัดข้อง
-
การสื่อสารระหว่าง Display กับ Wi-Fi Module ขัดข้อง
-
อุณหภูมิต่ำกว่าค่าขอบเขตอุณหภูมิด้านต่ำ
,
,
,
อุณหภูมิสูงกว่าค่าขอบเขตอุณหภูมิด้านสูง
,,
,
แรงดันไฟฟ้าต่ำกว่าค่าระดับแรงดันไฟฟ้าด้านต่ำ
,
,
,
แรงดันไฟฟ้าสูงกว่าค่าระดับแรงดันไฟฟ้าด้านสูง
,,
,- เมื่อเกิด Error ใดๆ ( ยกเว้น
) จะเกิดเสียงเตือนจาก Buzzer เป็นจังหวะ Beep 3 ครั้งติดกันไปเรื่อยๆ- กรณีอุปกรณ์ไม่ส่งเสียงเตือนให้ตรวจสอบที่เมนูการตั้งค่าเสียงของอุปกรณ์นั้นๆในแอปพลิเคชั่น (Wi-Fi Firmware version 1.1.3 และ Main Firmware version 0.2.2 เป็นต้นไป)
- กดปุ่ม 1 ครั้ง เพื่อระงับเสียงเตือนจาก Buzzer
- เมื่อเกิด Error
สามารถ clear error ได้ด้วยการกดปุ่ม 1 ครั้ง ระบบจะกลับไปใช้ค่าพารามิเตอร์ Default
